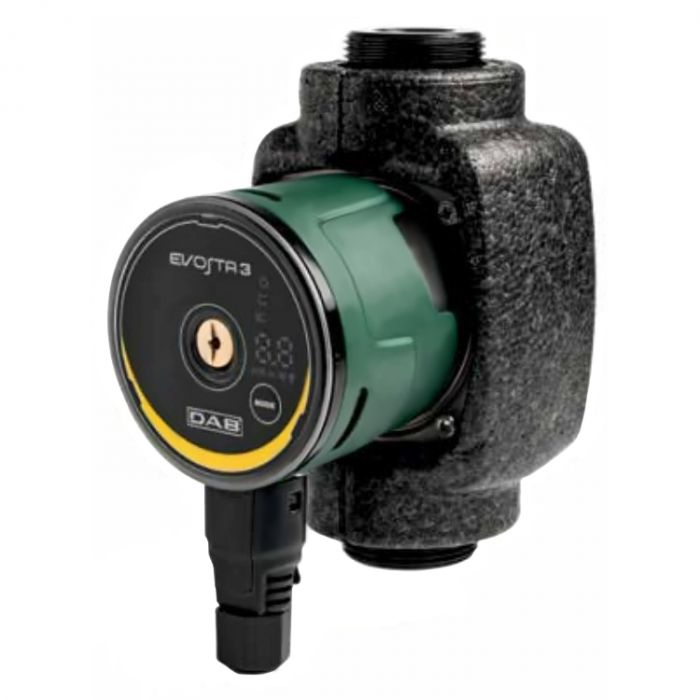

EVOSTA 3 est une nouvelle gamme de circulateurs DAB qui associent la robustesse des circulateurs mécaniques aux avantages des modèles électroniques. Le moteur synchrone à aimant permanent, le convertisseur de fréquence et l'indice d'efficacité EEI ≤ 0,19, associés au niveau de protection IPX5 et au bouchon de purge intégré font de l'EVOSTA 3 l'un des meilleurs produits de sa catégorie en termes d'efficience et de fiabilité. La gamme de circulateurs EVOSTA 3 se prête parfaitement au remplacement des anciens circulateurs à trois vitesses, tant du fait de ses dimensions compactes que pour ses prestations très complètes. Le produit permet en outre de simplifier le travail de l'installateur grâce à sa touche de réglage séquentiel unique et à son accès direct à l'arbre moteur pour un éventuel déblocage. La version EVOSTA 3 est équipée d'un écran qui affiche en temps réel le débit, la hauteur manométrique et l'absorption de puissance en watts. La version EVOSTA 3 offre également une nouvelle fonctionnalité de dégazage automatique. Pour activer cette fonction, faire un appui long (3") sur la touche de réglage.

Pompe électronique à faible consommation d'énergie pour circulation d'eau dans tous les types d'installations résidentielles de chauffage et de climatisation.

Données techniques du circulateur

• Plage de fonctionnement : 0,4-4,2 m³
• Débit : 0,6 à 3,6 m³/h
• Hauteur manométrique : 6 m
• Entraxe : 130 mm
• Diamètre de raccordement : Mâle 1"1/2 (40/49)
• DN25 fileté
• EEI : 0,18
• Volume :  0,0034 m³
• Plage de températures du liquide : de -10 °C à +110 °C
• Pression de service maximum : 10 bar (1000 kPa)
• Niveau de protection : IPX5
• Classe d’isolation : F
• Installation : avec l'arbre du moteur à l'horizontale
• Alimentation de série : monophasée 1 x 230 V ~ 50 / 60 Hz
• Coque d'isolation : Oui
• Liquide pompé : Propre, dépourvu de toute substance solide et trace d'huile minérale, non visqueux, chimiquement neutre, proche des caractéristiques de l'eau (glycol max. 30 %)

Caractéristiques de construction

Corps de la pompe en fonte traitée cataphorèse et moteur à rotor noyé. Boîtier moteur en acier inoxydable, turbine en technopolymère. Arbre moteur en céramique monté sur paliers en céramique lubrifiés par le liquide pompé. Chemise du rotor, chemise stator et bride de fermeture en acier inoxydable. Bague de butée en graphite. Bagues d'étanchéité en EPDM et bouchon de purge d'air en laiton. Grâce à la protection interne du moteur, la pompe n'exige aucune autre protection contre les surtensions.

Panneau de commande

Les fonctionnalités des circulateurs EVOSTA 3 peuvent être modifiées au moyen du panneau de commande placé sur le couvercle du dispositif de contrôle électronique. La pompe présente 12 options de configuration pouvant être sélectionnées au moyen du bouton MODE. Les configurations de la pompe sont indiquées par six segments lumineux sur l'écran. Le circulateur EVOSTA 3 est équipé d'un écran permettant d'afficher en temps réel les grandeurs suivantes :

1. Hauteur de la courbe sélectionnée ;
2. Absorption de la puissance en watts ;
3. Hauteur manométrique en m - débit en m³ /h.
