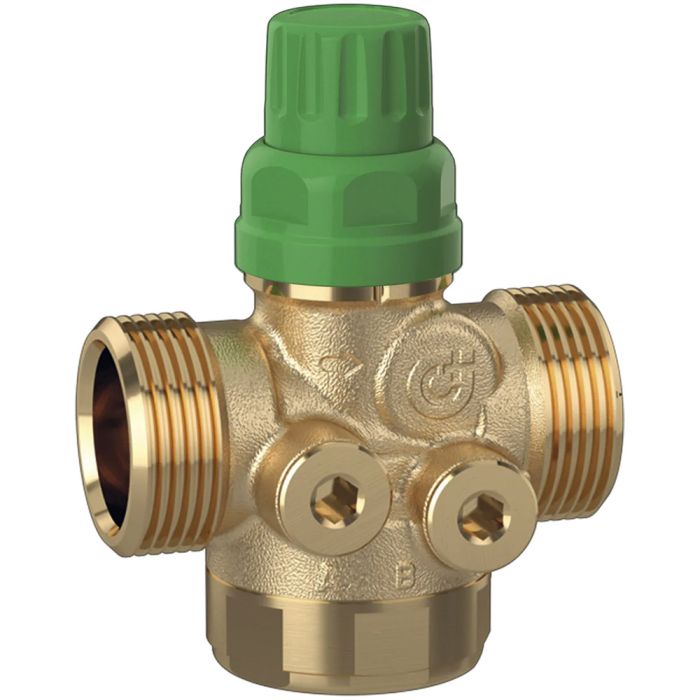

Vanne d'équilibrage et de régulation indépendante FLOWMATIC - 1/2'' (15/21) Mâle - Thermador

Vanne d'équilibrage et de régulation indépendante FLOWMATIC - 1/2'' (15/21) Mâle - Thermador

La vanne de régulation et d'équilibrage automatique indépendante de la pression est un dispositif composé d'un stabilisateur automatique de débit et d'une vanne de régulation manuelle ou motorisée. Elle permet de maintenir un débit constant et de la réguler quelles que soient les variations des conditions de pression différentielle du circuit sur lequel elle est installée.

Données techniques

• Corps : Laiton antidézincification
• Joint : EPDM
• Pression max d'exercice : 25 bar sans moteur ou 5 bar avec moteur
• Plage de température : ‐20°C à +120°C
•  Glycol : maxi 50%
• Vanne sans prises de pression
• Plage de pression différentielle : 25 / 400 Pa
• Diamètre du raccord : 1/2" (15/21)
•  Plage de debit : 0,02 / 0,20 m³/h

La vanne de régulation et d'équilibrage automatique indépendante de la pression (PICV) permet de contrôler le débit d'un circuit pour qu'il soit :

1. Régulé en fonction des besoins du circuit que le dispositif gère.
2. Constant indépendamment des variations de pression différentielle du circuit.

Caractéristique de régulation de la vanne

La caractéristique de régulation de la vanne est de type linéaire. L'augmentation ou la diminution de la section d'ouverture de la vanne correspond, en proportion directe, à une augmentation ou une diminution de la caractéristique hydraulique kv du dispositif. Le moteur est configuré d'usine avec réglage linéaire.
