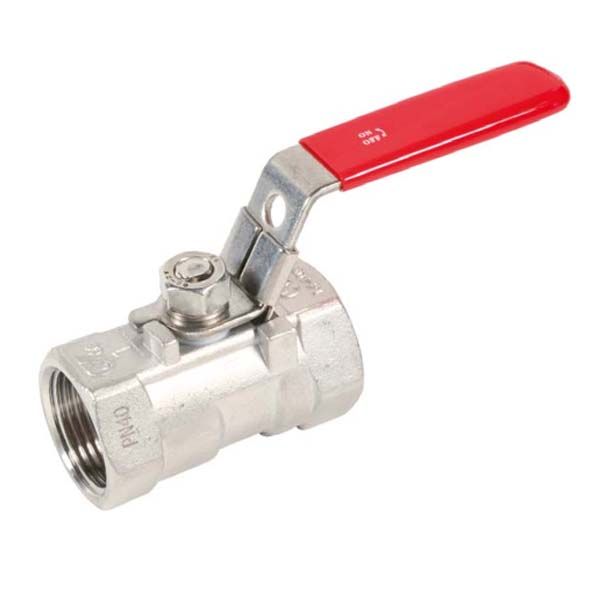

Vanne à sphère INOX monobloc passage réduit FF 3/8" (12/17) - PN40 - poignée rouge - Sferaco

Vanne à sphère INOX monobloc passage réduit FF 3/8" (12/17) - poignée rouge - Sferaco

Caractéristiques techniques

• • Dimensions : 3/8" (12/17)
• • Raccordement : Taraudé BSP
• • Diamètre de passage : 6.8 mm
• • Pression nominale : 40 bars
• • Température mini : - 20°C
• • Température maxi : 180°C
• • Écartement : 44 mm
• • Caractéristiques : Axe inéjectable ; Poignée cadenassable ; Modèle monobloc
• • Matière : Acier inox ASTM A351 CF8M

Avant montage

Les tuyauteries doivent être parfaitement nettoyées et exemptes de toutes impuretés pouvant endommager les étanchéités et la sphère. Les tuyauteries doivent être parfaitement alignées et leur supportage suffisamment dimensionné afin que les vannes ne supportent aucune contrainte extérieure.

L’étanchéité des vannes taraudées doit se faire avec le produit le plus approprié aux conditions de service. Le couple nécessaire à l’assemblage ne doit pas provoquer de tensions ni déformations de la structure des embouts.

Nettoyage et essais

Les vannes resteront ouvertes pendant l’opération de nettoyage des tuyauteries pour ne pas avoir d’impuretés entre la sphère et le corps.

Les essais sous pression de l’installation doivent être effectués lorsque la tuyauterie est parfaitement propre.

Les essais se font vanne partiellement ouverte. La pression d’essai ne doit pas dépasser les caractéristiques de la vanne et conformément à la norme EN 12266-1.

Maintenance

Il est recommandé de faire une manœuvre complète (ouverture, fermeture) de la vanne 1 à 2 fois par an.

Lors d’une intervention sur la vanne, s’assurer que la tuyauterie n’est plus sous pression, qu’il n’y a plus d’écoulement dans la tuyauterie, que celle-ci est isolée. Vidanger tout fluide dans la tuyauterie. La température doit être suffisamment basse pour pouvoir effectuer l’opération sans risque. Si le fluide véhiculé est corrosif, inerter l’installation avant intervention.

Lors de la mise sous pression

Si une fuite est détectée au niveau du presse-étoupe, resserrer celui-ci jusqu’à la parfaite étanchéité en exerçant un serrage adéquat de la garniture de presse-étoupe.
