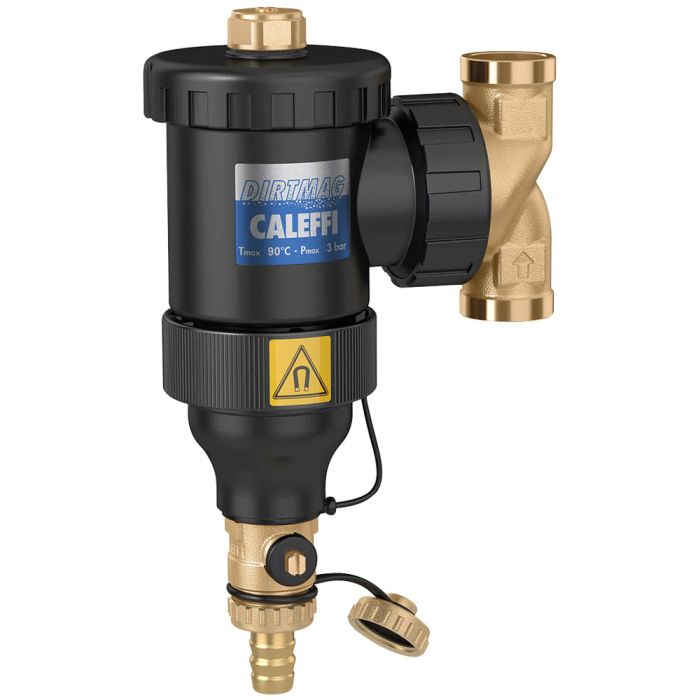

Le DIRTMAG® est un dispositif de décantation magnétique conçu spécifiquement pour les systèmes hydrauliques de chauffage en circuit fermé. Fabriqué avec un corps en polymère contenant 30% de fibre de verre et un té de montage en laiton, il peut être installé aussi bien sur des tuyauteries horizontales que verticales. Ce dispositif combine une grille en polymère haute densité qui assure la filtration des particules jusqu'à 5 µm avec un anneau magnétique équipé d'aimants en néodyme qui capture les résidus ferreux. Il est équipé d'un purgeur d'air manuel et d'une vanne de vidange pour faciliter l'entretien.

Données techniques

• Avec anneau magnétique amovible et purgeur
• Corps en polymère 30 % fibre de verre
• Grille en HDPE
• Diamètre raccord : 3/4" (20/27) Femelle
• DN 20
• Glycol maxi : 30 %
• Pression de fonctionnement maxi : 3 bar
• Plage de température : 0 à 90 °C
• Evacuation de l'air par un purgeur manuel
• Les DIRTMAG sont équipés d'une vanne de chasse orientable, avec tétine

Principe de fonctionnement

La vitesse du flux est ralentie à l'intérieur du corps, les particules en suspension sont séparées au contact de la grille intérieure et tombent au fond du bol. Les particules métalliques sont piégées par les 2 aimants. Les particules jusqu'à 5 µm sont arrétées L'anneau portant les 2 aimants est amovible très facilement. La chasse peut être faite lors du fonctionnement de l'installation.

Pose

Le té de montage permet une pose sur une conduite horizontale ou verticale, le sens de passage du flux est indiqué et doit être respecté. L'écrou tournant permet un montage simple et rapide sans risque d'erreur, avec un joint d'étanchéité fourni. La clé de montage est fournie.
