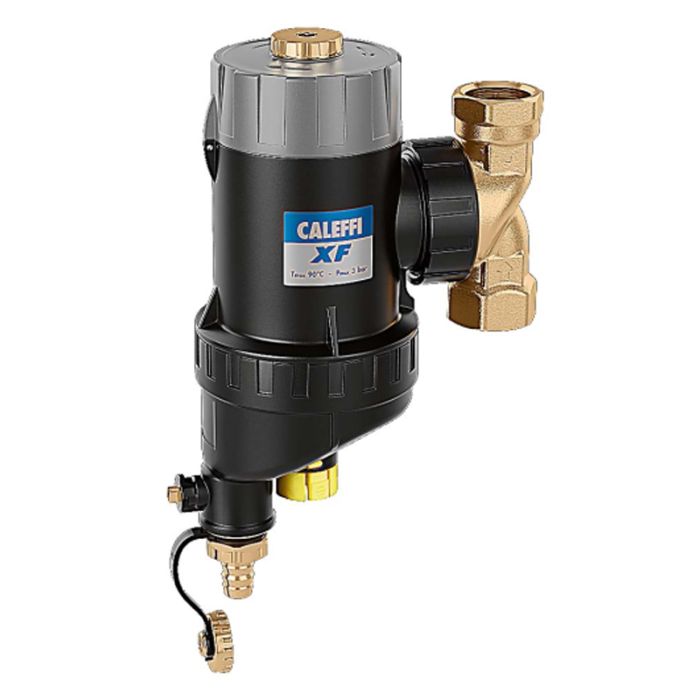

Pot de décantation spécial PAC DN 25 - CALEFFI XF Ø28 FF avec anneau magnétique et filtre automatique - Thermador

Pot de décantation spécial PAC DN 25 - CALEFFI XF Ø28 FF avec anneau magnétique et filtre automatique - Thermador

Le pot de décantation avec filtre CALEFFI XF sépare les impuretés présentes dans l’installation dès le premier passage. Il évite également le colmatage des mailles grâce à la grande surface filtrante et à la séparation des impuretés en amont du filtre. L’eau de l’installation subit trois cycles de traitement : une première maille de séparation, un barreau magnétique central et un filtre en sortie. CALEFFI XF assure la protection constante du générateur et des dispositifs contre les impuretés qui se forment dans le circuit hydraulique. Il est orientable permettant l'installation sur tuyauteries horizontales ou verticales. Les brosses internes de nettoyage permettent un entretien sans avoir à isoler l'appareil.

Données techniques du pot de décantation

• Raccords filetés pour tube en cuivre diamètre Ø28 mm
• Raccordement Femelle Femelle
• Capacité de séparation des impuretés 5 µm
• L'importante surface du filtre à mailles, d'une lumière de 160 µm, évite le colmatage
• Pot de décantation magnétique avec filtre autonettoyant
• Corps : PA66G30
• Bouchon supérieur : laiton EN 12164 CW617N
• Grille interne : PA66
• Brosses internes : PA66
• Joints : EPDM
• Fluides admissibles : eau, eaux glycolées
• Pourcentage maximal de glycol : 30 %
• Pression maximale d'exercice : 3 bar
• Plage de température d'exercice : 0–90 °C
• Volume interne du dispositif : 0,53 litres
• Mailles du filtre : 160 μm
• Induction barreau magnétique : 3 x 0,475 T

Problèmes causés par les impuretés contenues dans les circuits hydrauliques

Les différents composants formant une installation de chauffage ou de climatisation sont exposés aux impuretés qui circulent dans le fluide caloporteur. Si les impuretés ne sont pas éliminées, elles peuvent compromettre le fonctionnement des appareils ou des autres dispositifs, comme les chaudières, les circulateurs ou les organes de réglage, surtout au cours de la mise en service de l'installation. Ce dernier problème ne doit pas être sous-évalué, car les conditions de garantie des générateurs sont annulées si ceux-ci ne sont pas pas protégés de manière adéquate par un filtre dès leur mise en service. Il est nécessaire de prévoir un dispositif servant à éliminer les particules d’impuretés quelles que soient les conditions de service.

Les particules, même de petit diamètre (de l'ordre de quelques centièmes de mm), sont éliminées grâce au pot de décantation, par le biais de la collision des particules avec l'élément interne et par décantation des impuretés par gravité dans la chambre de collecte. Ce résultat ne peut être obtenu qu'après plusieurs bouclages du fluide et donc lorsque le circuit est en fonctionnement. Les particules de dixièmes de millimètre de diamètre sont complètement éliminées par une filtration mécanique à travers les mailles qui retiennent les particules d’impuretés transportées par le fluide caloporteur, et ce dès le premier passage du fluide (mise en service de l’installation). Comme on le sait, l'action du filtre est efficace mais entraine des pertes de charge élevées et nécessite donc de fréquents nettoyages des mailles. L'appareil est doté d'un système de nettoyage rapide du filtre afin de le limiter ces pertes de charge.

Principe de fonctionnement

Le traitement de l’eau de l’installation passe par trois phases :

1. L’eau arrive au centre du dispositif et entre en contact avec l’élément intérieur, comprenant un ensemble de surfaces réticulaires disposées en rayon. Les microparticules sont séparées par l’action combinée de la grande chambre et des surfaces réticulaires.
2. Un barreau magnétique central capture et retient les impuretés ferreuses jusqu’aux plus petites.
3. En sortie de l'appareil, l'eau passe à travers un filtre à mailles qui retient les impuretés résiduelles par sélection mécanique des particules en fonction de leur taille. L’importante surface du filtre à mailles, d’une lumière de 160 μm, évite le colmatage.
