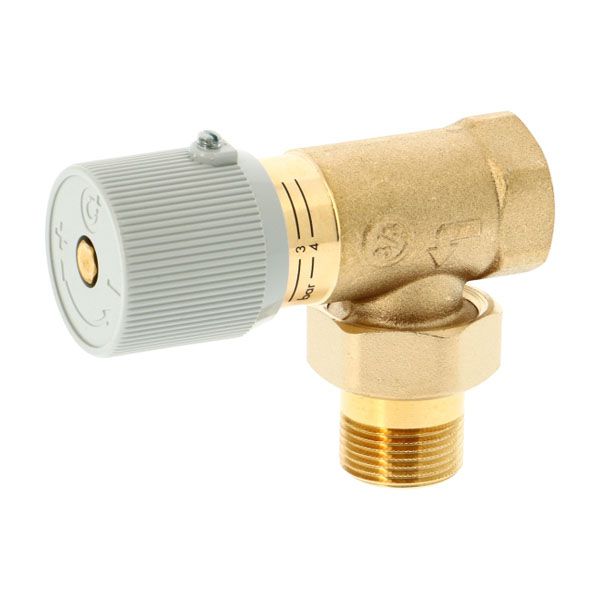

Soupape différentielle 3/4" Mâle Femelle 10 - 40 mCE avec 1 RU joint plat Spécial climatisation - Thermador

Soupape différentielle 3/4" Mâle Femelle 10 - 40 mCE  avec 1 RU joint plat Spécial climatisation - Thermador

La vanne de pression différentielle (appelée aussi vanne de dérivation) limite la différence de pression, en déviant une partie du débit vers le retour ce qui évite l’usure et les bruits. L’étalonnage de la vanne correspond aux pertes de charge du circuit le plus défavorisé. La vanne s'ouvre en établissant un by-pass entre le départ et le retour lorsque les robinets thermostatiques ou les vannes de zone se ferment. Cela permet au circulateur de ne pas forcer et supprime les bruits dans l'installation. Pour dévier des débits élevés, il est possible d’installer plusieurs vannes en parallèle.

Dans les installations à débit variable, gérées par des vannes de régulation (ex. : vannes thermostatiques, commandes électrothermiques, vannes de zone), la modulation et la fermeture des terminaux induisent une diminution du débit demandé mais aussi une augmentation non négligeable du débit auquel sont soumis les terminaux restés ouverts.

Caractéristiques de la soupape graduée

• Corps laiton
• Température maximale : 110°C
• Pression maximale : 10 bar
• Puissance maximale : 100 kW
• Réglage : 10 à 40 mCE
• Diamètre du raccord : 3/4" (20/27) Mâle Femelle
