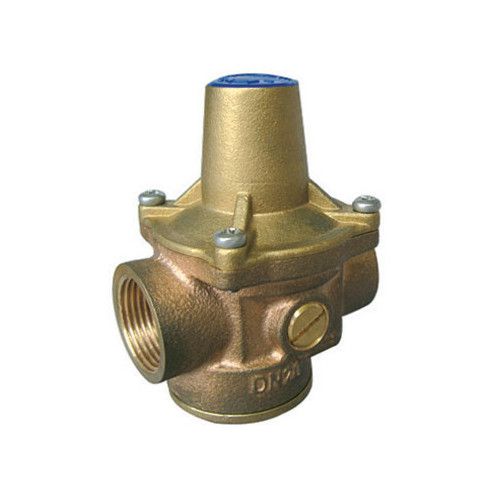

Réducteur / Régulateur pression JUNIOR 7BIS 16 bar F/F (15/21) 1/2" - DESBORDES

Réducteur / Régulateur pression JUNIOR 7BIS 16 bar F/F (15/21) 1/2" - DESBORDES

Contrairement à un réducteur de pression, qui réduit seulement la pression de sortie d'un fluide, un régulateur de pression est capable de la compenser et la stabiliser.

Note : Les deux termes, réducteur et régulateur de pression d’eau, sont utilisés par Socla, car ses produits correspondent aux deux fonctions. Le terme «réducteur» a été retenu par l'entreprise afin d’être conforme à l’appellation normalisée, mais les appareils sont également des régulateurs. En effet, ils régulent la pression en aval aussi bien avec que sans écoulement. La pression aval ne varie que dans la fourchette de 7 à 8 % de la variation de pression en amont lorsqu’il n’y a pas d’écoulement et ne varie que de la valeur de la perte de charge lorsqu’il y a écoulement. Les faibles valeurs de ces écarts caractérisent la qualité hydraulique d’un vrai régulateur.

Parce qu'il est toujours préférable de trouver des produits près de chez soi que de les faire venir d'ailleurs !

Données techniques

• Fluides admis : eau, air et gaz neutres
• DN : 15 (1/2) 15mm
• Corps : Bronze
• Réglable : livré pré-réglé à 3 bar en aval
• Pression admissible : maxi 16 bar
• Température admissible : Mini -10°C - Maxi 80°C
• Prise 1/4” pour manomètre et purge
• Plage de réglage aval : 1 bar à 5,5 bar (valeur indicative conforme à la norme EN1567)
• Entrée : Femelle 1/2"(15/21)
• Sortie :  Femelle 1/2"(15/21)

Les réducteurs de pression DESBORDES sont équipés d'une cuve en bronze, ce qui fait qu'ils sont insensibles au tartre et aux impuretés de l'eau. Par conséquent, ils ne nécessitent aucun entretien. Les Reducteur pression JUNIOR 7BIS sont adaptés pour une eau jusqu’à 80° C et pour une pression amont maximum de 16 bar.
Ils peuvent se monter dans toutes les positions à condition de respecter le sens d’écoulement indiqué par la flèche.Ils conviennent aussi pour l’air comprimé, les gaz neutres à température ambiante. Ils s’installent immédiatement après le compteur et protègent ainsi toute l’installation. S’il y a risque de gel, ils doivent être vidangés.
Ils sont conformes à la norme européenne EN 1567.

Fonctionnement

La membrane est soumise sur toute sa surface inférieure à la pression en aval. La force donnée par cette pression comprime le ressort dès qu’elle devient supérieure à la force du ressort et provoque la fermeture du clapet. Cette situation demeure tant qu’il n’y a pas de puisage en aval. La pression en aval est donc maintenue à la valeur souhaitée par le réglage. Dès qu’il y a puisage en aval, donc écoulement, la pression en aval tend à diminuer. Le ressort repousse la membrane, entraînant l’ouverture du clapet. En écoulement prolongé, il se produit une auto-régulation de l’ouverture du clapet et non pas une succession brutale d’ouvertures et de fermetures.

Descriptif

• Contrôle et maintient la pression aval à une valeur réduite réglable, en écoulement comme à débit nul.
• Conserve une pression aval stable, même lors de variation de pression amont (la P aval varie de moins de 10 % de la variation de P amont conformément à la norme).
• N’exige aucun entretien, et sans risque de blocage car insensible au tartre et aux impuretés de l’eau
• Fonctionne dans toutes les positions/orientations
• Garantit un débit élevé avec une pression de sortie stable car affectée d’une faible perte de charge.
• Assure le rôle de réducteur de pression (désignation officielle) mais également de “régulateur” de pression
• Equipé de 2 prises latérales pour manomètre aval et purge
