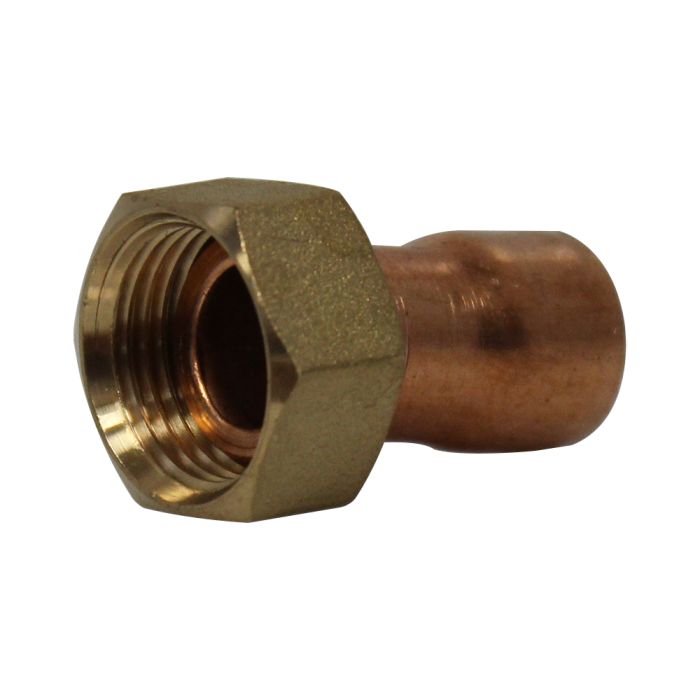

Raccord droit 2 pièces écrou prisonnier à joint plat - Femelle 3/8" (12/17) - Cuivre Ø12 - Arcanaute

Raccord droit 2 pièces écrou prisonnier à joint plat - Femelle 3/8" (12/17) - Cuivre Ø12 - Arcanaute

Fabriqué sous la Norme EN 1254-1. Indiqué pour installations d’eau et chauffage. L’écrou porte la marque “H“.

Données techniques du raccord

• Raccord droit
• L'étanchéité doit être assurée avec un joint plat
• Filetage : Femelle 3/8" (12/17)
• Tube cuivre : Ø12
• Pression nominale : 16 bar
• Pression d’essai : 25 bar
• L'étanchéité avec le tube en cuivre est possible grâce à la soudure par capillarité. L'étanchéité du filetage se fait avec un joint plat.
• Applications : plomberie, chauffage, énergie solaire, installations de gaz naturel et GLP, installations thermiques,installations de froid, réseaux de gazole et essence
• Normes UNE60719 et UNE-EN 1254-1
• Matériaux : Tube en cuivre recuit et écrou en laiton

Instructions de montage

Assurez-vous qu’il n'existe aucune fuite dans aucune partie de la connexion de cet accessoire avec la tuyauterie ainsi qu'avec l'élément ou avec l'appareil connecté. Vérifiez que toute la connexion ne soit pas soumise à des tensions, aussi bien à la traction, torsion, flexion, compression ou au cisaillement. Dans le cas des installations qui peuvent souffrir de vibrations, il faut s'assurer d'incorporer les éléments nécessaires afin aue ces vibrations ne se transmettent ni à la tuyauterie ni au raccord 2 pièces. Si l'installation souffre de rétraction et dilatation, incorporez les éléments nécessaires pour qu'elles soient compensées. Choisissez le meilleur raccord, conforme aux dimensions de la tuyauterie de l'installation et à son débit. Utilisez les types de matériaux de soudure indiqués par les normes précisées dans toutes les applications. Lorsque l'installation est terminée, il est obligatoire d'effectuer les tests d'étanchéité requis par la réglementation locale en vigueur. Ces tests doivent toujours être effectués avant la mise en service de l'appareil ou du réseau. Toutes les installations doivent être effectuées conformément aux codes de pratique existants, aux lois locales et aux réglementations nationales approuvées.

Outillage nécessaire

Les raccords droits sont très faciles à mettre en œuvre. Ils permettent une installation à la fois fiable et rapide pour votre réseau sanitaire ou de chauffage.

Vous avez à votre disposition une gamme d'outils pour réaliser votre soudure dans cette section.

Avantages des raccords à souder

Le principal avantage du raccord en laiton est sa longévitié : il possède une durabilité incomparable. Sa tenue contre le vieillissement est largement supérieure aux autres matériaux de synthèse. C'est le matériau phare des professionnels et celui le plus plébiscité dans un installation de chauffage ou sanitaire. La solidité de votre installation est garantie avec les raccords laiton à souder. Une fois soudés, les raccords de laiton forment un tout parfaitement solidaire avec les deux tubes auxquels ils sont reliés. Ils sont très résistants aux chocs, à la corrosion et à l’humidité.
