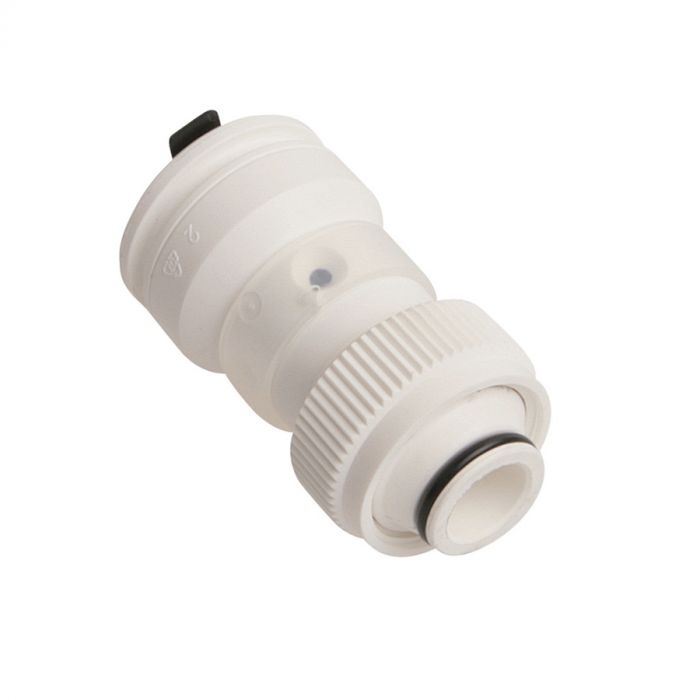

Le raccord multicouche push-fit Vision est un dispositif permettant de relier des tubes multicouches sans nécessiter d’outils complexes ou de compétences spécifiques. Il utilise un mécanisme de connexion par emboîtement (push-fit), éliminant ainsi la nécessité de soudures, de colles ou de sertissages. Cette technologie garantit une étanchéité immédiate et sécurisée tout en réduisant le temps d’installation.

Données techniques du raccord

• Filetage : 3/4 EK - pour tube 20
• Matériau raccordement : PVDF
• Température moyenne (fonctionnement continu) : -10|70 degrés Celsius
• Pression de service maximale à 20 °C : 10 bar
• Forme : Droit
• Diamètre nominal raccordement : 3/4 pouces (20)
• Matériau d’étanchéité EPDM
• Certificats : KIWA, KOMO, GOST-R, QB (CSTBat), ATG, ÖVGW Wasser, AFNOR, SINTEF, ETA, STF, RISE, ACS, PZH, TSU, EMI
• Applications : Eau potable, Chauffage, refroidissement, Sanitaire
• Solutions : Installations de bâtiments, Industrie, Infra

Les collecteurs en plastique PVDF (polyfluorure de vinylidène) sont fabriqués par moulage par injection. Le PVDF offre à l’utilisateur une combinaison unique de propriétés !

Les collecteurs en plastique Full Flow Manifold ont les mêmes propriétés et possibilités d’application que les raccords push-fit Vision d’Henco en plastique. Sa taille compacte (raccords à entraxe de 50 mm) en permet l’intégration dans des espaces restreints. Les collecteurs Vision d’Henco offrent une alternative peu onéreuse si plusieurs pièces en T doivent être utilisées dans un espace restreint. Les collecteurs Full Flow Manifold sont de conception modulaire et confèrent une solution adaptée à bon nombre de situations. Plusieurs groupes sont à assembler soi-même. Le raccord fileté spécial d’Henco permet d’assembler les boîtiers de collecteur dans n’importe quelle composition de groupe. Un joint torique prémonté assure l’étanchéité. Une butée veille à ce que les boîtiers de collecteur mutuels soient positionnés en ligne. Il est important que les boîtiers de collecteur soient montés jusqu’à la butée pour assurer l’étanchéité du joint torique. Les boîtiers de collecteur individuels pouvant être couplés, toute composition de groupe est possible.

Ses avantages

• Un circuit de tubes séparé pour chaque point de prélèvement ; les raccordements au sol peuvent ainsi être évités
• Multifonctionnel et modulaire
• 100 % sans corrosion
• Un maximum de connexions sur une longueur de construction très courte
• Améliore l’équilibre d’un système
• Solution rentable

Le PVDF est utilisé pour :

1. Systèmes d’eau potable
2. Systèmes de chauffage
3. Systèmes intérieurs pour le gaz
4. L’industrie chimique (en raison de sa bonne résistance chimique et de ses propriétés thermomécaniques).
5. L’industrie du câble (en raison de sa résistance au feu et de sa faible émission de fumée)
6. L’industrie alimentaire (en raison de sa pureté et de la qualité de sa surface)

Le PVDF possède des propriétés extrêmement favorables, notamment par rapport aux systèmes métalliques. Par exemple, le PVDF est résistant à la corrosion. La paroi extrêmement lisse rend le raccord extrêmement résistant à la formation de dépôts. En outre, le PVDF est également plus silencieux et ne permet pas une éventuelle contamination par l’eau. Enfin, le PVDF est non seulement plus léger, mais aussi nettement moins cher que les raccords métalliques.

De nombreuses installations possibles :
