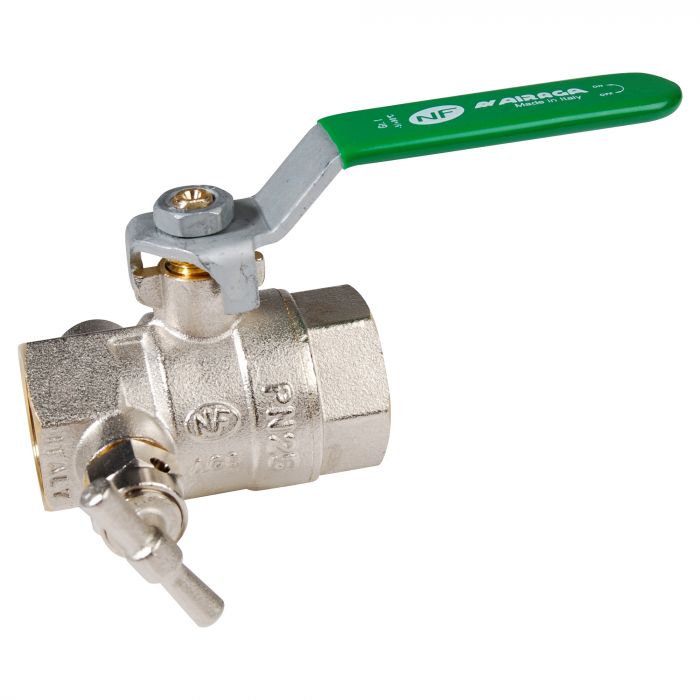

Vanne à sphère laiton 4MS NF à passage intégral avec portée plate large pour le sectionnement de réseaux d’eau potable, de chauffage sanitaire, d’arrosage, d’irrigation ou de climatisation. Vanne certifiée par le CSTB et fabriquée suivant selon les règles de certification de la marque NF079, offrant une garantie de 10 ans. L’étanchéité est assurée par un presse étoupe PTFE et un joint torique EPDM sur l’axe inéjectable. La poignée réversible est traitée anticorrosion pour une meilleure résistance aux ambiances extérieures. Sa conception avec sphère percée développe moins de bactéries et moins d’entartrage.

Assurez-vous que les robinets sélectionnés sont compatibles avec les conditions de service spécifiques de votre installation, notamment la nature du fluide, la pression et la température. Il est essentiel de prévoir un nombre suffisant de robinets afin de permettre l’isolation des tronçons de tuyauterie et des équipements automatiques. Cela facilitera les travaux d’entretien et les réparations. Veillez également à ce que les robinets respectent strictement les normes réglementaires en vigueur. Enfin, concevez vos circuits pour permettre des manœuvres de contrôle régulières, idéalement deux fois par an, afin de garantir leur bon fonctionnement dans le temps.

Données techniques de la vanne

• Dimensions : Femelle Femelle 1"1/2 (40/49)
• Avec purge
• PN16
• Laiton conforme à la liste des matériaux autorisés par la 4MS
• Fabrication suivant la norme NF079
• Garantie fabrication 10 ans ( la garantie fabrication ne couvre pas les défauts d’installation ni les défauts d’usure )
• Fabriquée en Italie
• Passage intégral
• Axe inéjectable
• Bille pleine
• Sphère percée ( évite la stagnation d’eau entre la sphère et le corps )
• Presse étoupe PTFE G200 + joint torique EPDM 4270
• Poignée acier plate traitée anti-corrosion
• Groupe Acoustique I (inférieur à 20 dB)
• Poignée réversible de couleur verte RAL 6029, avec trou permettant le verrouillage de la vanne (à l’aide d’un collier Rilsan)
• Arrosage, irrigation, chauffage sanitaire, eau potable, climatisation
• Température mini admissible Ts : - 5°C
• Température maxi admissible Ts : + 90°C ( +110°c en pointe pendant 1 heure maxi )
• Pressions maxi admissibles Ps : 25 bar

Normalisation

• Fabricant certifié ISO 9001 :2015
• Fabrication selon les règles de certification de la marque NF079
• DIRECTIVE 2014/68/UE : Produits exclus de la directive ( Article 1. § 2.b )
• Attestation de conformité sanitaire A.C.S. N° 22 ACC LY 825
• Certification Allemande DVGW
• Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Instructions de montage

1. Avant montage des robinets, bien nettoyer la tuyauterie afin d'en éliminer tout objet divers (particulièrement les gouttes de soudure et copeaux métalliques) qui pourraient l'encombrer et qui pourraient venir bloquer la robinetterie.
2. Vérifier l'alignement des tuyauteries amont et aval (un alignement imparfait peut entraîner une contrainte importante sur la robinetterie).
3. Bien vérifier l'encombrement entre les tuyauteries amont et aval, la robinetterie n'absorbera pas les écarts. Les déformations résultant de cette pratique peuvent entrainer des problèmes d'étanchéité, des difficultés de manœuvre, et même des ruptures. En conséquence, présenter l'appareil en position pour bien vérifier les conditions d'assemblage.
4. Avant l'assemblage, bien vérifier la propreté des filetages et taraudages.
5. Caler provisoirement les tronçons de tuyauterie qui n'ont pas encore leur support définitif. Ceci pour éviter d'appliquer sur la robinetterie des contraintes importantes.
6. Les longueurs de taraudage étant le plus souvent plus petites que les longueurs théoriques ISO/R7, il est indispensable de limiter la longueur filetée du tube et de bien vérifier que l'extrémité du tube ne vient pas buter en fond de filet.
7. Pour l’étanchéité de l’assemblage vanne tuyauterie, il est indispensable d’utiliser des produits compatibles avec les exigences de l’ A.C.S. ( attestation de conformité sanitaire ).
8. Positionner de part et d'autre du robinet des colliers de maintien.
9. Dans le cas de montage en réseau sanitaire, chauffage ou de climatisation avec tube PER, flexible et autres matériaux de synthèse, il est indispensable de bien maintenir ces tubes et flexibles par des colliers afin d'éviter toutes contraintes sur le robinet (cahier des prescriptions communes de mise en œuvre du CSTB).
10. Pour le vissage du robinet, entrainer celui-ci en rotation du côté du vissage exclusivement et seulement sur le 6 pans. Utiliser une clé plate ou une clé à molette et pas de clé à griffes.
11. Ne jamais serrer les corps des robinets dans un étau.
12. Au vissage du robinet, serrer modérément. Ne pas bloquer avec des rallonges de clé qui pourraient provoquer des ruptures ou des déformations du corps.
13. D'une manière générale, pour toute robinetterie bâtiment et chauffage, ne pas dépasser le couple de 30Nm au serrage.
