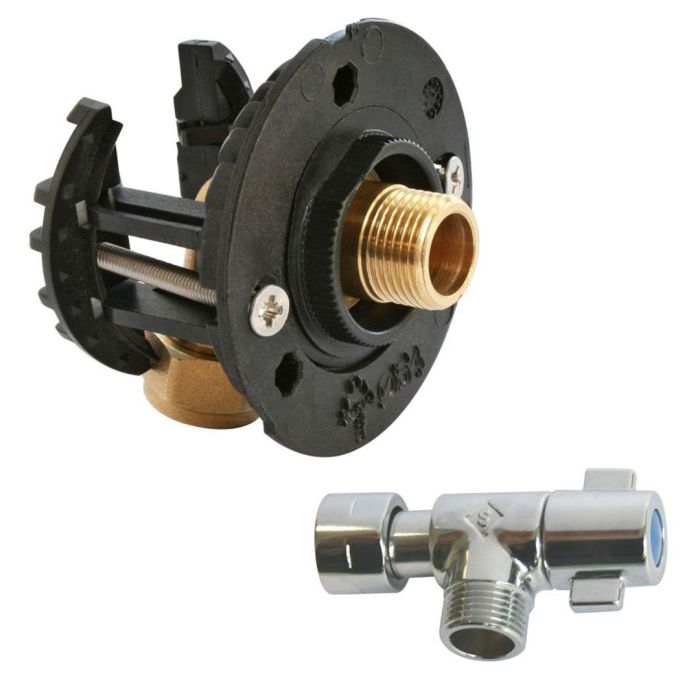

Pack sortie de cloison FIXOPLAC WC - raccord coudé PER à compression Ø12 - mâle 3/8" (12/17) + robinet wc - Somatherm

Pack sortie de cloison FIXOPLAC WC - raccord coudé PER à compression Ø12 - mâle 3/8" (12/17) + robinet wc - Somatherm

Le pack sortie de cloison FIXOPLAC pour WC est une solution encastrée conçue pour faciliter le raccordement hydraulique des toilettes tout en garantissant une installation propre et esthétique. Ce système permet de dissimuler les conduites dans le mur, optimisant ainsi l’espace et améliorant l’hygiène en réduisant les zones d’accumulation de poussière. Facile à poser, il convient aussi bien aux constructions neuves qu’aux projets de rénovation, offrant une installation fiable et durable pour un confort optimal.

Données techniques

• Raccord à compression pour WC
• Raccords coudés Ø12
• Type : Mâle 3/8" (12/17)
• Module simple
• Mâchoires métalliques pour plus de rigidité
• Pour plaque de plâtre standard BA10 à BA25 et plaque de plâtre alvéolaire
• Pas de risque de perforation du tube (pas de chevilles à poser, pas de foret)
• Diamètre de perçage : Ø 67 mm
• Raccords munis d'un système anti-rotation évitant le pincement du tube lors du serrage.
• Pose en moins de 5 min. Temps de pose constaté par Huissier de Justice suivant procès-verbal du 20.05.2016
• Visitables : modules qui rendent l’installation accessible pour la maintenance. La garantie décennale n’est donc pas engagée (garantie RC suffisante)
• Bouchon test inclus, permet de vérifier l'étanchéité du raccord lors de la mise en oeuvre du Fixoplac

Robinet machine à laver de votre kit

Découvrez le Robinet de chasse équerre DESIGN 3/8" (12/17) par Somatherm :

• Entrée mâle 3/8" (12/17)
• Sortie écrou prisonnier
• Livré avec joint EPDM 3/8" (12/17)

Prescription de pose

1. Avant l'installation, il est impératif de nettoyer les tuyauteries de l'installation. Contrôler la pression de l'eau : maxi 4 bar, au-delà, prévoir la pose d'un réducteur de pression en tête de l'alimentation générale.
2. Ce raccord est prévu pour fonctionner avec de l'eau douce ; en cas d'eau calcaire, prévoir un traitement de l'eau.
3. L'installation de ce raccord doit être effectuée sans aucune traction mécanique (dilatation ou manque de supportage).
4. Le raccord ne doit pas subir de contraintes mécaniques; vérifier l'alignement des tuyauteries.
5. Adapter le couple de serrage pour ne pas détériorer les tarauds: 30 N.mètre max.
6. Pour réaliser l'étanchéité du raccord, privilégier le PTFE ou la pate anaérobie.
7. L'usage de la filasse avec de la pate à joint est proscrite.
8. Finaliser le serrage de l'écrou de maintien du raccord à l'aide d'une pince ou d'une clé (serrer modérément).
9. L'installation et l'utilisation de ce raccord doivent être conformes aux règles de l'art, DTU, et réglementations en vigueur.
10. Les bouchons tests servent, uniquement, à vérifier l'étanchéité du raccord, pendant la phase du montage du Fixoplac (ne pas excéder une durée de test de plus de 10 mn). En aucun cas, ces bouchons tests ne peuvent être utilisés pour la réalisation du test d'étanchéité de l'installation (DTU 60.1.)
