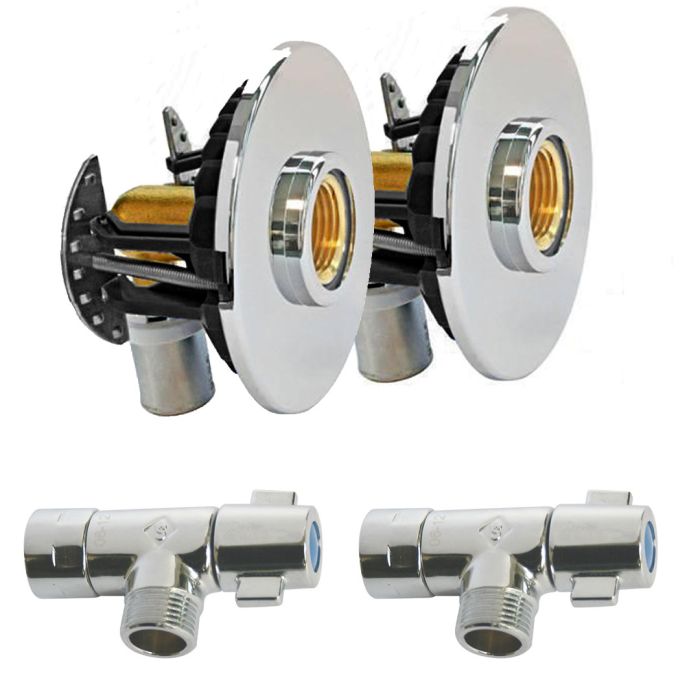

Pack sortie de cloison FIXOPLAC lavabo/évier - raccord coudé multicouche à sertir Ø16 - M 3/8" (12/17) + robinets - Somatherm

Pack sortie de cloison FIXOPLAC lavabo/évier - raccord coudé multicouche à sertir Ø16 - M 3/8" (12/17) + robinets - Somatherm

Le pack sortie de cloison FIXOPLAC avec raccord coudé multicouche est une solution encastrée idéale pour le raccordement des installations sanitaires, garantissant à la fois praticité et esthétisme. Cette configuration permet une installation sécurisée et conforme aux normes, tout en optimisant l’espace et en offrant une finition soignée. Adapté aussi bien aux constructions neuves qu’aux rénovations, ce système facilite le raccordement et assure une distribution d’eau fiable et durable.

Données techniques

• Application : sous lavabo
• Filetage : Mâle 3/8" (12/17)
• Multicouche à sertir Ø16
• Raccords coudés double
• Mâchoires métalliques pour plus de rigidité
• Pour plaque de plâtre standard BA10 à BA25
• Pose en moins de 5 min. Temps de pose constaté par Huissier de Justice suivant procès-verbal du 20.05.2016
• Visitable : modules qui rendent l’installation accessible pour la maintenance. La garantie décennale n’est donc pas engagée (garantie RC suffisante)
• Bouchon test inclus, permet de vérifier l'étanchéité du raccord lors de la mise en oeuvre du Fixoplac
• Pas de risque de perforation du tube (pas de chevilles à poser, pas de foret)
• Diamètre de perçage : Ø 67 mm
• Raccords munis d'un système anti-rotation évitant le pincement du tube lors du serrage

Robinet d'arrêt

Découvrez le Robinet arrêt DESIGN équerre Nickelé 3/8" (12/17) de Somatherm

• Pression maxi : 6 bar
• Température maxi : 90°C
• Pour eau sanitaire
• De conception monobloc et compacte, ce robinet d'arrêt est parfaitement adapté à une installation dans un espace restreint, tel que sous-lavabo.
• Corps en laiton chromé pour une grande durabilité dans le temps.
• Raccordements : écrou tournant 3/8" (12/17) à étanchéité assurée par joint plat EPDM 12/17 fourni
• Sortie Mâle 3/8" (12/17) pour raccorder un flexible de robinetterie
• Finition chromée soignée pour un design valorisan
• Manœuvre ergonomique par croisillon 1/4 de tour
• Livré avec 2 pastilles d'identification (une bleue et une rouge)
• Normé ACS

Prescription de pose

1. Avant l'installation, il est impératif de nettoyer les tuyauteries de l'installation. Contrôler la pression de l'eau : maxi 4 bar, au-delà, prévoir la pose d'un réducteur de pression en tête de l'alimentation générale.
2. Ce raccord est prévu pour fonctionner avec de l'eau douce ; en cas d'eau calcaire, prévoir un traitement de l'eau.
3. L'installation de ce raccord doit être effectuée sans aucune traction mécanique (dilatation ou manque de supportage).
4. Le raccord ne doit pas subir de contraintes mécaniques; vérifier l'alignement des tuyauteries.
5. Adapter le couple de serrage pour ne pas détériorer les tarauds: 30 N.mètre max.
6. Pour réaliser l'étanchéité du raccord, privilégier le PTFE ou la pate anaérobie.
7. L'usage de la filasse avec de la pate à joint est proscrite.
8. Finaliser le serrage de l'écrou de maintien du raccord à l'aide d'une pince ou d'une clé (serrer modérément).
9. L'installation et l'utilisation de ce raccord doivent être conformes aux règles de l'art, DTU, et réglementations en vigueur.
10. Les bouchons tests servent, uniquement, à vérifier l'étanchéité du raccord, pendant la phase du montage du Fixoplac (ne pas excéder une durée de test de plus de 10 mn). En aucun cas, ces bouchons tests ne peuvent être utilisés pour la réalisation du test d'étanchéité de l'installation (DTU 60.1.).
