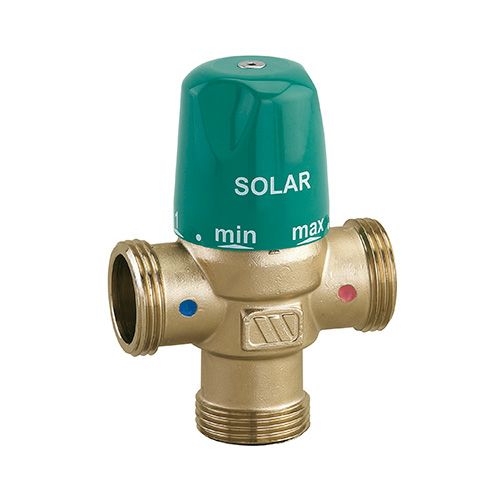

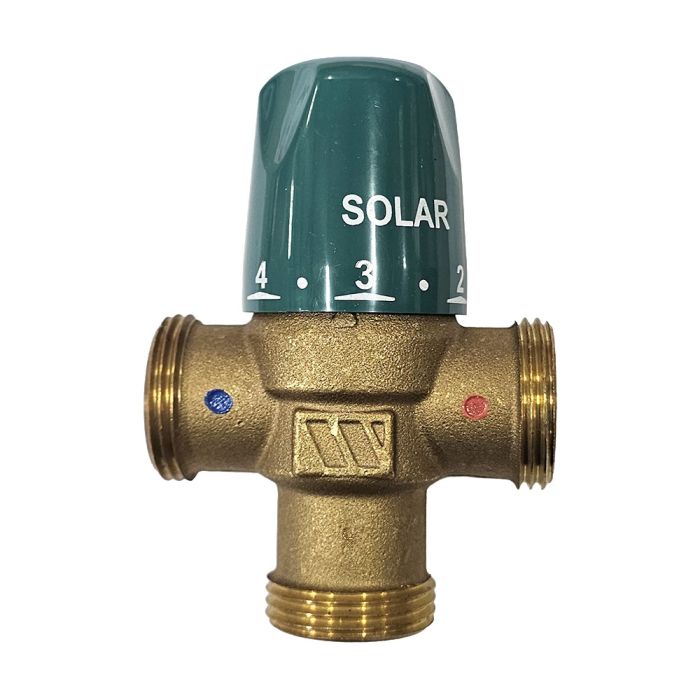

Mitigeur thermostatique Solaire MMV-S - corps 1" (26/34) Laiton - Mâle G 1" (26/34) - WATTS

Mitigeur thermostatique Solaire MMV-S - corps 1" (26/34) Laiton - Mâle G 1" (26/34) - WATTS

Le mitigeur thermostatique MMV-S a été spécialement conçu pour des systèmes nécessitant des débits importants et fonctionne sans interruption à des températures élevées d'eau chaude du ballon solaire. Cet appareil offre une solution pratique pour contrôler la température de l'eau chaude dans diverses applications. L'installation du mitigeur thermostatique MMV-S est simple et efficace, offrant une solution conviviale pour les utilisateurs. Il est équipé d'un élément à technologie capable de gérer des températures allant jusqu'à 110°C, assurant une régulation thermique fiable ! Le bouton de commande est doté d'une échelle graduée avec 5 positions de réglage, allant du minimum au maximum, ce qui permet un ajustement précis de la température de l'eau mitigée. Un mécanisme de blocage par vis 6 pans est intégré pour éviter que l'utilisateur final ne dérègle accidentellement la température, garantissant ainsi la sécurité et la stabilité. De plus, la construction robuste et simple du mitigeur assure fiabilité, longévité et sécurité à long terme; grâce à un corps en laiton DZR est anticorrosion, garantissant une durabilité exceptionnelle même dans des environnements exigeants. Une sécurité intégrée réagit immédiatement en cas d'interruption de l'eau froide ou de l'eau chaude, coupant le débit du mitigeur pour éviter tout risque. Ce mitigeur peut être installé dans toutes les positions, offrant une grande flexibilité pour répondre aux besoins spécifiques de votre système. Le revêtement intérieur en PTFE est conçu pour prévenir le dépôt de calcaire, réduisant ainsi l'entretien nécessaire. Enfin, ce mitigeur thermostatique MMV-S est conforme aux normes sanitaires, ce qui garantit la qualité et la sécurité de l'eau mitigée qu'il produit. Cet appareil offre une solution complète pour la régulation de la température de l'eau chaude, alliant facilité d'utilisation, durabilité et performances exceptionnelles.

Données techniques

• Pression statique maxi. : 10 bar
• Pression dynamique maxi. : 6 bar
• Pression de service : 0,2 à 5 bar
• Alimentation en eau chaude * : 52°C – 110°C
• Alimentation en eau froide * : 5°C – 25°C
• Plage de réglage : 30°C / 65°C (Pré-réglé en usine à 50°C en eau mitigée)
• Précision de la température eau mitigée : ±2°C entre 45 et 65°C (avec pressions dynamiques équilibrées)
• Débit à 3 bar : 63 l/min
• Débit minimum : 5 l/min
• Corps : DN25
• Raccordement : M/M/M 1”
• Débit : 63 l/min
• Plage de réglage : 30/65°C
• Poids : 0,391 kg

* La différence de la température entre l’eau chaude et l’eau mitigée doit être de 10°C.

Application

Le mitigeur thermostatique MMV-S est utilisé dans les systèmes solaires de production d’eau chaude sanitaire. Dans ces systèmes, la température de l’eau dans le ballon de stockage peut varier considérablement, en fonction de la saison et du niveau d’ensoleillement et ainsi atteindre de très hautes températures pendant de longues périodes. Tout spécialement en été, et s’il y a de faibles consommations d’eau, l’eau chaude à la sortie du ballon de stockage peut atteindre des températures avoisinant 95°C avant que la soupape de sécurité ou la soupape pression et température ne se déclenche. À ces températures, l’eau chaude ne peut pas être utilisée directement à cause des risques de brûlure.

Installation

Les mitigeurs thermostatiques MMV-S doivent être installés selon le schéma type ci-dessous. Leur installation doit être conforme aux règles de l’art, D.T.U. et toutes autres règles en vigueur applicables au lieu de l’installation. Ils peuvent être installés dans toutes les positions, aussi bien verticalement qu’horizontalement.

Réglage

Pour maintenir les performances du mitigeur, un filtre doit être installé en amont de l’alimentation principale en eau, éliminant ainsi tout risque dû aux débris. Le mitigeur est fourni pré-réglé à 50°C. Cependant, les conditions d’installation imposent toujours un réglage du produit sur place. Ouvrir complètement les alimentations eau froide et eau chaude en amont ainsi que le point de puisage, régler la température de consigne du mitigeur. Pour le réglage de la température, dévisser simplement la vis de blocage du chapeau de manœuvre, soulever le chapeau et le tourner pour obtenir la température désirée :

• Pour augmenter la température, tourner dans le sens inverse des aiguilles d’une montre.
• Pour abaisser la température, tourner dans le sens des aiguilles d’une montre.

La température et les pressions doivent être stabilisées et contrôlées avant la mise en service (laisser couler l’eau mitigée pendant au moins une minute avant le réglage définitif). Les paramètres de l’installation doivent respecter les spécifications techniques de la vanne. Après le réglage final remettre le chapeau dans son logement et revisser la vis de sécurité afin de bloquer le réglage et protéger le mitigeur.
