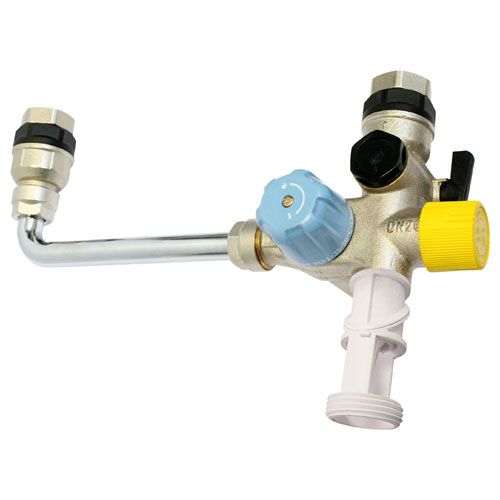

Kit Groupe de sécurité triple sécurité téflon 3/4" (20/27) - Somatherm

Kit Groupe de sécurité triple sécurité téflon 3/4" (20/27) - Somatherm

Il est indispensable de manœuvrer la soupape et le robinet d'isolement tous les mois, pour une bonne maintenance. Ce groupe de sécurité est destiné au chauffe-eau (CE électrique, ballon thermodynamique, préparateur ECS). Il n'est pas adapté au CE solaire. L’installation doit être réalisée conformément aux règles de l’art, avis techniques et DTU en vigueur. Avant le montage, il est conseillé de nettoyer la tuyauterie d’alimentation afin d’éviter que des impuretés troublent le bon fonctionnement de l’appareil.

La mise en place d’un groupe de sécurité avec limiteur de température vous garantit une installation conforme à la législation et protège des brûlures.

• L’eau stockée dans le chauffe-eau doit être portée à une température à 55°C, afin de détruire les bactéries.

• La température de l’eau doit être abaissée à 50°C maxi aux points de puisage dans les pièces destinées à la toilette, afin de limiter les risques de brûlures.

Données techniques

• Entraxe maxi. 230 mm

• Plage de réglage de la température de sortie : 35°C à 50°C.

• Pression nominale (PN) : 7 bar (chauffe-eau 10 kW).

• Température différentielle mini. d'eau chaude à eau mitigée : 15°C

• Limiteur de température classe 20.

• Débit minimum 4 l/min.

• Débit maxi à 3 bars : 34 l/min.

• Pression statique maximum 7 bar.

• Pression dynamique maximum 5 bar.

• Corps en laiton nickelé haute qualité (CW617N).

• Siège téflonné : résistant aux eaux clacaires (TH>20°f)

• Joints EPDM.

Mise en œuvre

•  Le limiteur ne doit subir aucune traction mécanique, ni de portée (liée notamment à un manque de support ou à la dilatation). Vérifier et le cas échéant corriger l’alignement des tuyauteries dans l’axe du matériel.

• Si le limiteur est monté dans une zone à risque de gel, il faut nécessairement l’isoler et isoler les tuyauteries pour éviter que le limiteur ne soit endommagé.

• Il est nécessaire de raccorder les alimentations d’eau chaude et d’eau froide aux entrées correspondantes du limiteur (C pour l’entrée d’eau chaude, F pour l’entrée d’eau froide et MIX pour l’eau mitigée).

• Le limiteur et ses raccordements doivent être libre d’accès pour des interventions éventuelles. – L’étanchéité sur le mitigeur-limiteur est réalisé par le joint présent sur le raccord à écrou tournant et assure ainsi l’étanchéité sur la canalisation.

• Les autres produits (notamment la filasse et la pâte à joint) susceptibles d’être employés pour effectuer l’étanchéité ne doivent pas être utilisés.

• Le couple de serrage doit être adapté au raccord à écrou tournant et au mitigeur-limiteur thermostatique (30 Nm maximum).

• Manœuvrer la soupape et le robinet d'isolement 1 fois par mois.

Sécurité

• NF classe20

• Sécurité HYDRAULIQUE : maintient une pression inférieure à 7 bar, en éliminant le surplus d'eau (compense la dilatation de l'eau en évitant la surpression : de ce fait le GDS goutte de façon logique pendant la chauffe).

• Sécurité TEMPÉRATURE : abaisse la température en amont de l'installation pour éviter tout risque de brûlure aux points de puisage.

• Sécurité ANTI-CALCAIRE ET ANTI-CORROSION : augmente la durée de vie de l'installation en évitant l'usure prématurée des canalisations et des accessoires.
