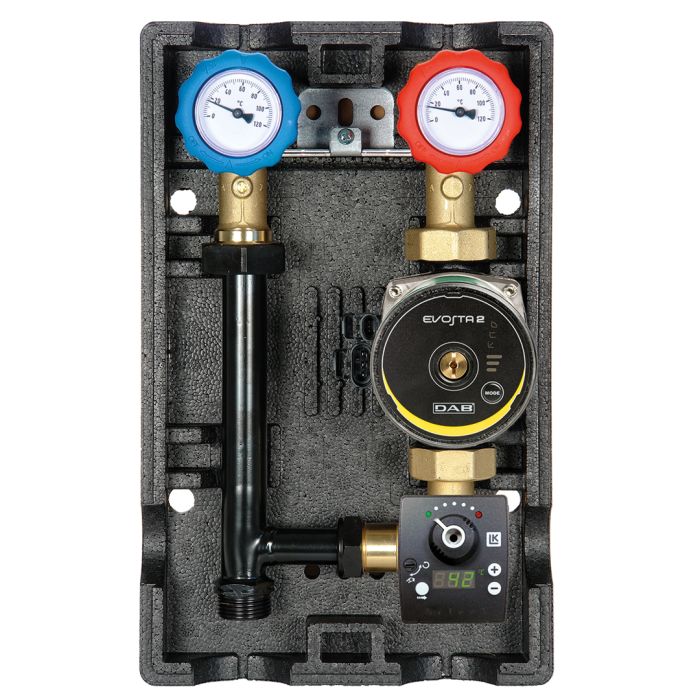

Module hydraulique en départ direct pour circuit radiateur ou mélangés pour plancher chauffant permettant une liaison simple et efficace entre la source d'énergie et le ou les circuits de chauffage. Ensemble équipé de vannes d'arrêts avec thermomètres et clapet anti-retour, d'une coque d'isolation avec platine de fixation. Suivant le modèle, ces modules sont équipés d'un circulateur haute efficacité, d'une vanne de mélange et d'une régulation de température de départ.

Données techniques

• Vannes d'arrêt : laiton 1"F
• Tubulure : acier 1"M
• Vanne de mélange : laiton 1" (Kvs 13 m³/h)
• Coque d'isolation : PPE
• Pression maximale : PN10
• Ouverture clapet anti retour : ∆P : 2kPa
• Température maximale : 95°C/110°C en pointe
• Température minimale : 5°C
• Thermomètre : 0 - 160°C
• Alimentation : 230 V / 50 Hz
• Consommation énergie : max 52 W
• Débit maximale : DN20 - 2100 lt/h - ces groupes ont une tubulure 3/4" avec des raccords 1" / DN25 - 2400 lt/h / DN32 - 2700 lt/h
• Entraxe : 130 mm
• Indice de protection : IPX5
• Classe d'isolation : F
• Conformité : EN 16297-2 / EN 16297-3:2012 Erp Ready Directive PED-2014/68/UE

Rinçage

Avant toute intervention, débrancher l'alimentation électrique. Pour assurer la sécurité et le bon fonctionnement du module, la mise en service doit être effectuée par un technicien qualifié en possession des normes de sécurité locales ! Ne mettre le système en marche que lorsque toutes les connexions électriques et hydrauliques ont été complétées. Toutes les opérations de démarrage doivent être effectuées avec le couvercle du panneau de contrôle de la pompe fermée ! Attention : danger de brûlures !

• Vérifier que toutes les robinets d'arrêt dumodule sont ouvertes
• Rincer soigneusement les tuyaux (selon les instructions du concepteur du système) pour éliminer les résidus de montage, de filetage, de soudure ou de saletés diverses pouvant compromettre le bon fonctionnement du module et du système
• Vérifier le serrage de toutes les connexions sur le module. Il est important de vérifier les joints avant le remplissage afin d'éviter des éclaboussures ou des fuites potentiellement dangereuses pour les parties électriques
• Rincer complètement l'installation pour éliminer toute les substances nocive pouvant entrer en circulation

Remplissage et purge d'air

Éviter de mélanger des additifs dérivés d'hydrocarbures et de produits aromatiques avec de l'eau en circulation. L'ajout d'antigel, quand il est nécessaire, est conseillé dans la proportion maximale de 30%. Vérifier que la température de départ du générateur se situe dans les paramètres de conception. Vérifier que tous les dispositifs de sécurité et fonctionnels sont en place sur le système pour garantir le bon fonctionnement du module et du système.

• Remplir tout le circuit avec de l'eau ou le liquide correct selon les indications de conception du système et alimenter électriquement le système
• Ouvrir les purgeurs présentes tout au long du circuit pour obtenir un résultat de purge optimal
• Effectuer une Purge d'airde la pompe
• Vérifier que la pression du circuit est correcte. En cas de pression insuffisante, ajuster la valeur en répétant la procédure décrite ci-dessus

Pour faciliter l'opération de remplissage et de purge d'air, le clapet anti-retour sous la vanne de retour du module peut être forcé manuellement.

Réglages

Une fois la mise en service effectuée, il est possible de régler les paramètres du moteur, sélectionner le mode de fonctionnement de la pompe le plus adapté aux exigences de l'installation. S'il existe une unité de contrôle et de gestion du système externe aumodule, se référer à la documentation spécifique de cette unité de contrôle.

IMPORTANT : risque de choc électrique. Pièces sous tension. Couper l'alimentation électrique avant d'ouvrir le capot du produit. Effectuer les raccordements électriques avec des conducteurs de section appropriée.

Assurez-vous que le lieu de travail dispose de conditions sanitaires adéquates en ce qui concerne l'éclairage, la ventilation, la solidité. Installez le module sur un mur solide, non soumis à des vibrations. N'endommagez pas les tuyaux pré-existants lorsque vous percez des trous dans le mur. Dans le cas d'un raccordement direct sur un ballon de stockage primaire, s'assurer que le système de fixation est adapté à l'usage. Déplacez l'appareil avec les protections nécessaires et avec la prudence requise. Videz les pièces susceptibles de contenir de l'eau chaude en activant les éventuels évents avant de les manipuler. Lors du déplacement de l'appareil, protégez les tuyaux et les câbles de raccordement afin d'éviter qu'ils ne soient endommagés. Réinitialisez toutes les fonctions de sécurité et de contrôle concernées par une intervention sur l'appareil et vérifiez son fonctionnement avant de le remettre en service. Lors de l'installation, assurez-vous que les extrémités ouvertes des tuyaux sont protégées contre la pénétration de saleté.

Entretien périodique

Avant toute opération, débrancher l'alimentation électrique. Pour assurer la sécurité et le bon fonctionnement du module, l’entretien doit être effectué par un technicien qualifié en possession des normes de sécurité locales ! Le non-respect des avertissements entraîne le risque de dommages, dans certaines circonstances, même graves, aux personnes, aux objets, aux plantes et aux animaux. Une fois par an, par précaution, l'ensemble du système de chauffage et/ou de refroidissement, y compris MODULFIT, doit être contrôlé. Il est important de vérifier :

• Tous les joints hydrauliques
• L’absence de bulles d'air
• L'intégrité mécanique des composants du module et des éléments de sécurité de l'installation
• Le bon fonctionnement de la pompe et du moteur de la vanne mélangeuse (si présente)
