50 Goujons d'ancrage FBN II Ø8/30 galvanisé à chaud - Fischer

50 Goujons d'ancrage FBN II Ø8/30 galvanisé à chaud - Fischer

Données techniques

Description

Le goujon d'ancrage FBN II est une fixation métallique pour des applications économiques dans le béton non fissuré. La partie filetée longue et les 2 profondeurs d'ancrage permettent une mise en oeuvre particulièrement flexible. En plus des installations en attente et traversantes, le goujon d'ancrage convient également pour les montages à distance. Le goujon d'ancrage en acier galvanisé à chaud convient pour la fixation de garde-corps, mains courantes ou consoles.

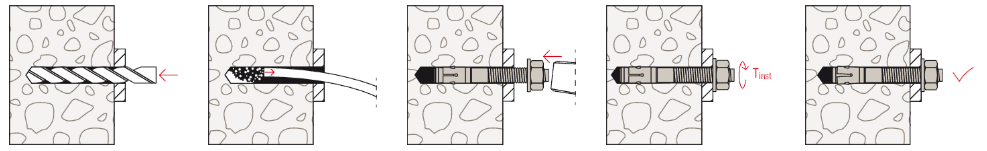

Montage / fonctionnement

• Le goujon FBN II convient pour le montage en attente et le montage traversant ; dans certaines conditions, il convient également pour le montage à distance.
• Avant le montage, placer l'écrou hexagonal dans la position optimale (l'extrémité du goujon doit dépasser d'environ 3 mm de l'écrou).
• Lors du serrage, le goujon est tiré dans la bague d'expansion et l'expanse contre les parois du trou de forage.
• Le marquage de tête permet un contrôle aisé de l'ancrage.
• Pour l'installation en série, nous recommandons l'utilisation de l'outil de pose pour goujons d'ancrage FABS (article n° 077937.)

Caractéristiques

• Avec le document d'évaluation (ETA), la version en acier galvanisé à chaud est couverte pour une utilisation externe avec une durée de vie variable en fonction de l'environnement et des conditions de corrosion.
• Le FBN II atteint la résistance la plus élevée avec la profondeur d'ancrage standard. Ceci signifie moins de points de fixation et des platines plus petites.
• Si la profondeur d'ancrage réduite est utilisée, ceci diminue la profondeur de perçage et simplifie l'installation.
• Le filetage long permet les ajustements. De plus, le FBN II convient également pour les installations déportées. Ceci accroit la flexibilité.
• Montage simple grâce à un nombre réduit de coups de marteau et à un glissement minimal.

Avantages

• La profondeur d'ancrage standard permet d'atteindre les capacités de charge maximales. Cela signifie que moins de points de fixation et moins de plaques d'ancrage sont nécessaires.
• La profondeur d'ancrage réduite réduit la profondeur du trou de forage. Ceci minimise le temps nécessaire à l'installation tout en augmentant la flexibilité.
• La première ancre de boulon à durée de vie variable couvre l'utilisation d'ancrages de boulons dans des conditions humides et à l'extérieur.
• Le filetage long permet d'équilibrer les tolérances des composants et les installations à distance, et donc d'augmenter la flexibilité.
• Moins de coups de marteau et un glissement de couple minimal permettent un montage nettement plus simple.
• La goupille d'enfoncement protège la vis filetée des dommages et assure ainsi un montage et un démontage plus rapide de l'appareil.

Applications

• Constructions métalliques
• Barres d'appui
• Consoles
• Echelles
• Chemins de câbles
• Machines
• Escaliers
• Portails
• Façades

Matériaux

• Béton C20/25 à C50/60, non fissuré

• Béton C12/15
• Pierre naturelle à structure dense

Homologation

• ETA-07/0211
• ETA-18/0101
• DoP No. 0015
• DoP No. 0098
