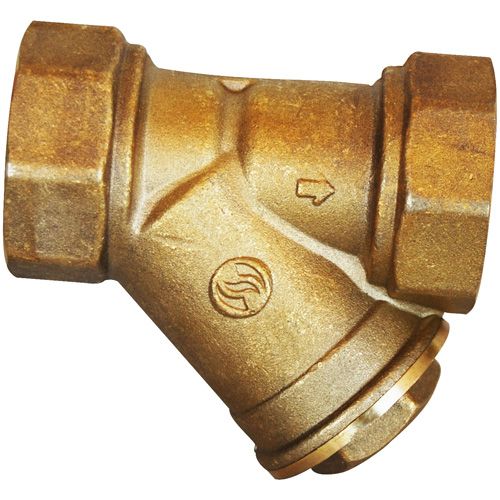

Sferaco vous propose le filtre en Y à tamis série 206 en Laiton CW617N, ACS 4MS, raccordement femelle / femelle, tamis inox démontable, pour réseaux d'adduction et de distribution d'eau.

Caractéristiques techniques

• DN pouces NPS : 3/4" (20/27)
• Sens de montage : Horizontal ou vertical  (respecter le sens de passage indiqué sur le corps par une flèche )
• Attestation de conformité sanitaire ACS N° 11 ACC LY 255
• Usage, application : Réseau adduction et distribution d'eau
• DN : 20
• Écartement : 68.0 mm
• Matière corps : Laiton CW617N
• PS (bar) : 16
• Raccordement tuyauterie : BSP FF
• Tamis (maille) : 8.5/10°
• TS max (°C) : 120
• TS min (°C) : -10
•  Tamis inox démontable
• Modèle femelle / femelle
• Fabrication suivant la norme ISO 9001 :2008
• DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
• Durée de garantie : 2 ans

Règles générales de mise en application

1. Bien vérifier l’adéquation entre le filtre et les conditions de service réelles (nature du fluide, pression et température).
2. Prévoir suffisamment de robinets pour pouvoir isoler les tronçons de tuyauterie pour faciliter l’entretien des matériels.
3. Vérifier attentivement que les filtres installés soient conformes aux différentes normes en vigueur.

Instructions de montage

• Avant le montage des filtres, bien nettoyer la tuyauterie afin d’en éliminer tout objet divers (particulièrement les gouttes de soudure et copeaux métalliques) qui pourraient l’encombrer et qui pourraient venir bloquer le filtre.
• Vérifier l’alignement des tuyauteries amont et aval (un alignement imparfait peut entraîner une contrainte importante sur le filtre).
• Bien vérifier l’encombrement entre les tuyauteries amont et aval, le filtre n’absorbera pas les écarts. les déformations résultants de cette pratique peuvent entraîner des problèmes d’étanchéité et même de ruptures. En conséquence, présenter l’appareil en position pour bien vérifier les conditions d’assemblage.
• Avant assemblage, bien vérifier la propreté des filetages et taraudages.
• Caler provisoirement les tronçons de tuyauterie qui n’ont pas encore de support définitif. Ceci pour éviter d’appliquer sur le filtre des contraintes importantes.
• Les longueurs de taraudage étant le plus souvent plus petites que les longueurs théoriques ISO/R7, il est indispensable de limiter la longueur filetée du tube et de bien vérifier que l’extrémité du tube ne vient pas buter en fond de filet.
• Pour l’étanchéité de l’assemblage filtre, tuyauterie, il est indispensable d’utiliser des produits compatibles avec les exigences de l’A.C.S (attestation de conformité sanitaire) : filasse proscrite.
• Positionner de part et d’autre du filtre des colliers de maintien.
• Dans le cas de montage en réseau sanitaire, chauffage ou de climatisation avec du tube en PER, flexibles et autres matériaux de synthèse, il est indispensable de bien maintenir ces tubes et flexibles par des colliers afin d’éviter toutes contraintes sur le filtre (cahier des prescriptions communes de mise en œuvre du CSTB).
• Pour le vissage du filtre, entraîner celui-ci en rotation du côté du vissage exclusivement et seulement sur le 6 pans. Utiliser une clé plate ou une clé à molette mais pas de clé à griffes.
• Ne jamais serrer les corps des filtres dans un étau.
• Au vissage du filtre, serrer modérément. Ne pas bloquer avec des rallonges de clé qui pourraient provoquer des ruptures ou des déformations du corps.
• De manière générale, pour tous les organes de robinetterie bâtiment et chauffage, ne pas dépasser le couple de 30 Nm au serrage.
• Pour faciliter l’opération d’entretien des filtres il est souhaitable de positionner en amont et en aval un robinet d’arrêt qui isoleront le filtre pendant la maintenance. Lors de cette opération prévoir un joint de chapeau neuf pour éviter le risque de fuite lors de la remise en service.
