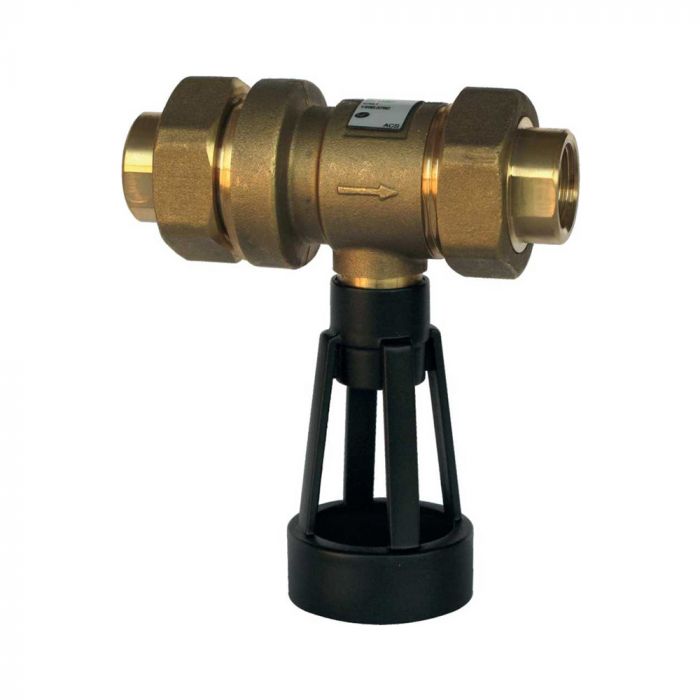

Disconnecteur CA 2096 F.F.3/4" à zone de pression réduite non contrôlable - Socla

Disconnecteur CA 2096 F.F.3/4" à zone de pression réduite non contrôlable - Socla

Le disconnecteur CA 2096 est un ensemble de deux clapets de non retour séparés par une chambre communiquant avec l’atmosphère. La fermeture de cette chambre est obtenue par un obturateur lié au clapet amont. En cas de dépression à l’amont de l’appareil ou de surpression à l’aval avec fuite au deuxième clapet, la chambre intermédiaire est mise à l’atmosphère, d’où séparation des circuits amont et aval interdisant tout retour d’eau polluée. Le disconnecteur à zone de pression réduite non contrôlable CA 2096 est destiné à la protection d’installation à risques intermittents nécessitant néanmoins un dispositif de disconnexion : installations de chauffage domestique inférieur à 70 Kw, distribution automatique de boissons, certains équipements de laboratoire, etc...

Normes

EN 1717 - EN14367

Raccordements filetages suivant EN ISO 228-1 ou ISO 7.1

Données techniques

• Température d’utilisation : Maxi. 65 °C
• Pression de fonctionnement admissible (PFA) en eau : 10 bar
• Raccordement Femelle/Femelle 3/4" (20/27) BSP
• Fluides admis : Eaux claires

Installation

Un dégagement minimal de 150 mm doit être prévu autour du volume enveloppé du dispositif (sauf du côté de la face de pose) et la soupape de décharge ne doit pas être immergée. Exigences d’installation :

• Le dispositif doit être monté en position horizontale,
• le dispositif doit être aisément accessible,
• il ne doit pas être installé dans des emplacements inondables,
• il doit être installé dans un environnement aéré (atmosphère non polluée),
• la vidange doit pouvoir recevoir le débit de décharge,
• il doit être protégé contre le gel ou les températures extrêmes.
