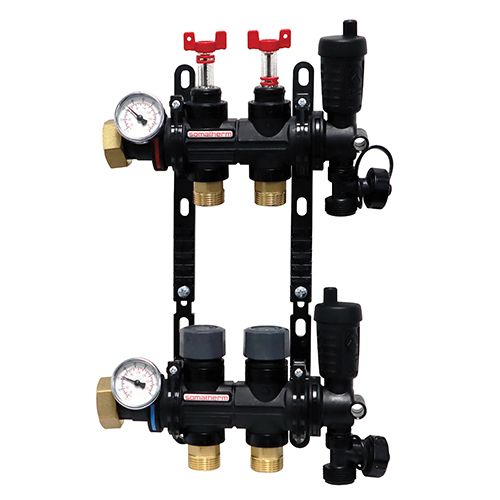

Collecteur plancher chauffant composite Femelle 1" (26/34) - 2 départs mâle 3/4" (20/27) EK - Somatherm

Collecteur plancher chauffant composite Femelle 1" (26/34) - 2 départs mâle 3/4" (20/27) EK - Somatherm

Votre collecteur est livré avec débitmètres, purgeurs d'air automatiques et supports de collecteur. Il est exclusivement prévu pour un usage en plancher chauffant/rafraîchissant hydraulique, dans une distribution d'eau potable. Tout autre usage se fait en dehors de notre responsabilité. Seul un professionnel est habilité à mettre en œuvre et assurer l’entretien de ce produit. Chaque collecteur est vérifié en sortie d’usine, aussi bien au niveau de ses fonctionnalités que de l’étanchéité.

Données techniques

• Corps en matériau de synthèse : pas de phénomène de condensation

• Pour tubes PER et multicouche Ø16 et Ø20

• Alimentation générale Femelle 1" (26/34)

• 2 départs mâle 3/4" (20/27) EK

Usage et Garantie

Le raccordement des dérivations doit impérativement être réalisée par contre-serrage à l’aide de l’empreinte 6 pans sur la partie laiton. Veiller à dévisser le bouchon imperdable du purgeur d’air.

Pression d'épreuve et test fonctionnel

Avant de couler la dalle d’enrobage, l’étanchéité des circuits de chauffage doit être vérifiée par :

- Un essai avec de l’air comprimé à un minimum de 6 bars pendant 24 heures.

- Puis un essai avec de l’eau sous une pression de deux fois la pression de service, avec un minimum de 6 bar pendant 3 jours.

Après le deuxième essai, effectuer une vérification visuelle de recherche de fuites des réseaux. La perte de pression admissible en conditions nominales ne doit pas dépasser 0,2 bar. Pendant la réalisation de la dalle, cette pression doit être appliquée aux canalisations. L’absence de fuites et la pression d’essai doivent être inscrites dans un rapport d’essai. Quand il y a risque de gel, des mesures appropriées telles que l’utilisation d’antigel ou le chauffage du bâtiment doivent être prises.

Si la protection antigel n’est plus nécessaire dans les conditions normales de fonctionnement, l’antigel doit être vidangé et l’installation doit être rincée au moins trois fois avec de l’eau propre.
