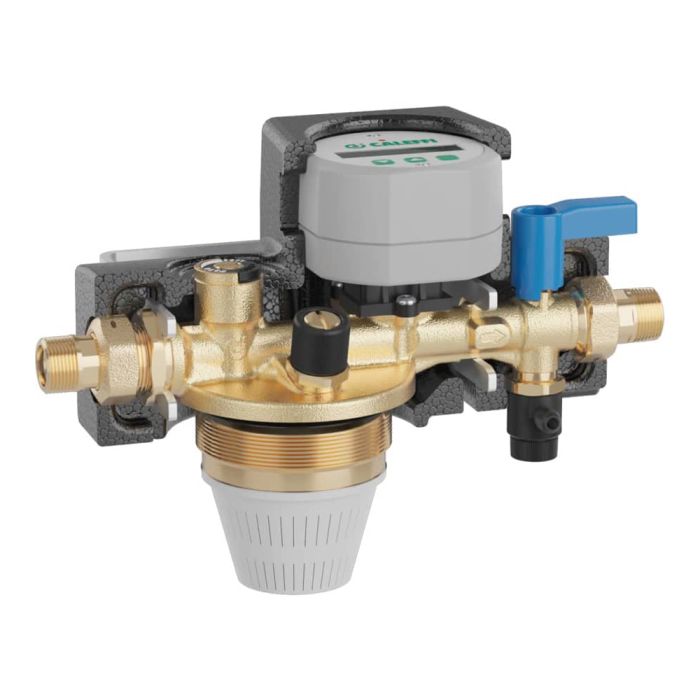

Groupe de traitement de l'eau pour les installations de chauffage - GTE20 - Thermador

Groupe de traitement de l'eau pour les installations de chauffage - GTE20 - Thermador

Caractéristiques techniques

• Pression maxi de fonctionnement : 6 bar

• Plage de température de fonctionnement : 4 à 30 °C

• KV : 0,6 m³/h

Déminéralisation :

• Débit nominal : 4 l/min

• Pmax exercice : 4 bar

• Plage de temp. exercice : 4 à 30 °C

• Plage de temp. Stockage : 5 à 40 °C

• Conductivité electrique : <10 µS/cm

• Raccords : 2" 1/2-8 NPS

Adoucisseur :

• Débit nominal : 4 l/min

• Pmax exercice : 4 bar

• Plage de temp. exercice : 4 à 30 °C

• Plage de temp. Stockage : 5 à 40 °C

• Conductivité electrique : <0,1 °f/°dH

• Raccords : 2" 1/2-8 NPS

Fonctions

Le groupe automatique de traitement d'eau, installé sur la tuyauterie de remplissage est utilisé pour traiter l'eau des circuits fermés des installations de chauffage et de rafraîchissement. Il comprend un clapet anti-retour amont, une unité électronique avec compteur volumétrique et une cellule de comptage avec conductivité électrique, un régulateur du by-pass, une vanne d'arrêt à sphère aval, des robinets de purge et des purgeurs d'air orientables. Il peut être utilisé avec des cartouches de plusieurs types et de plusieurs dimensions afin d'effectuer des traitements de déminéralisation ou d'adoucissement en fonction des nécessités du système. Il est également équipé d'une coque d'isolation préformée, ainsi que de supports et de chevilles pour la fixation murale. Pour que l'eau potentiellement polluée et dangereuse pour la santé humaine ne retourne pas dans l'installation de chauffage, il est indispensable d'installer un groupe de remplissage pré-assemblé doté d'un disconnecteur. L'utilisation correcte des disconnecteurs hydrauliques est réglementé par la norme européenne de référence EN 1717 : 2000 "Protection contre la pollution de l'eau potable dans les réseaux intérieurs et exigences générales des dispositifs de protection contre la pollution par retour".
