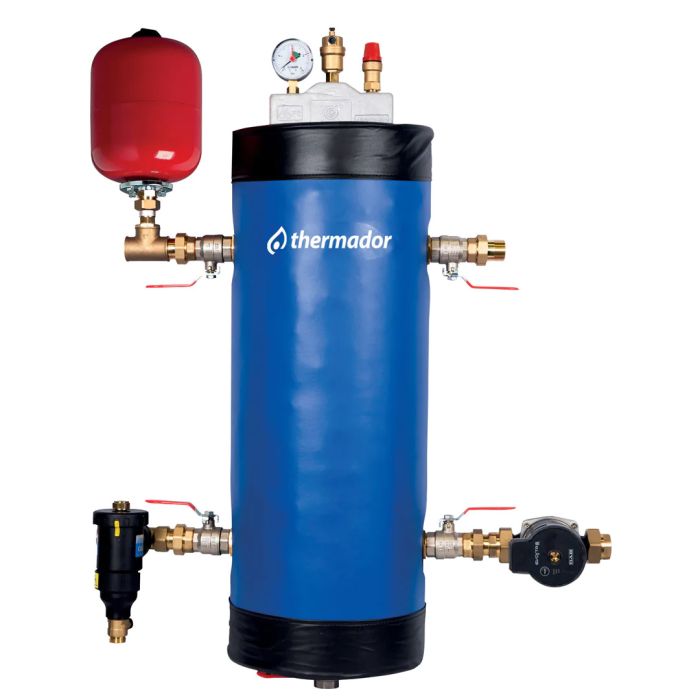

La bouteille B-CROSS est une bouteille de mélange avec ces accessoires pré-montés. Elle s'installe rapidement et est adaptée à toutes les configurations grâce à sa réversibilité (gauche/droite).

Les bouteilles de mélange doivent impérativement être raccordées à la terre afin d'éviter les phénomènes de corrosions liés aux courants vagabonds.

Composition de la bouteille équipée

• Vase d’expansion chauffage 12L avec raccord rapide ZR558
• Chandelier isolé et équipé d'un purgeur, d'une soupape NF et d'un manomètre.
• Vannes à sphère d’isolement
• Pot de décantation DIRTMAG® à anneau magnétique en DN25
• Vanne de vidange
• Circulateur EVOSTA 6,5 mCE avec câble d’alimentation
• Bouteille de mélange BMEL, 2 piquages de chaque côté 25L
• Raccord union sphéro-conique

Bouteille de mélange BMEL

La bouteille de mélange permet d'augmenter le volume d'eau de l'installation.

• Corps : acier
• Pression maxi de service : 6 bar
• Plage de température : -10°C / 110°C
• Watts : 41
• Litrage : 25 litres
• Classe ErP : C

Le vase d'expansion

Le vase d'expansion absorbe les variations du volume d'eau dues aux changements de température dans les installations de chauffage et climatisation.

• Corps : acier (RAL 3000)
• Brides : acier galvanisé
• Raccordement : 3/4" (20/27) Mâle
• Vessie remplaçable : EPDM
• Pression de service maxi : 8 bar
• Pression d'épreuve : 11,5 bar
• Température de service : -10°C / +100°C
• Prégonflage usine : 1,5 bar
• Volume : 12 litres
• Hauteur : 295 mm
• Diamètre : Ø280
• Poids : 2,35 kg

Le chandelier

Le chandelier est un kit qui comprend : un manomètre, un purgeur automatique et une soupape de sécurité. Il permet d'éliminer l'air emprisonné et de contrôler la pression dans l'installation.

Vannes à sphère et vanne de vidange

La vanne à sphère permet l'ouverture ou la fermeture des circuits d'eau. Conforme ACS, elle est conçue avec un axe inéjectable, un presse étoupe PTFE et en passage intégral. Son corps est en laiton CW617N suivant EN 12165 et son raccordement est en Mâle, Femelle BSP.

• Température mini : -10°C
• Température maxi : 120°C
• Pression maxi : 30 bar
• Fabrication suivant la norme ISO 9001 : 2015 et ISO 14001 : 2015
• DIRECTIVE 2014/68/UE : Produit exclu de la directive
• Attestation de conformité sanitaire A.C.S. N° 14 ACC LY 469
• Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Pot de décantation DIRTMAG®

Le pot de décantation DIRTMAG® recueille en continu les boues et impuretés de l'eau de chauffage, ainsi que les particules métalliques en suspension.

• Corps : PA66G30
• Couvercle du pot de décantation : PA66G30
• Bouchon supérieur : laiton EN 12164 CW614N
• Vis de purge : laiton EN 12164 CW614N
• Bague du té de raccordement : PPSG40
• Té de raccordement : laiton EN 1982 CB 753S
• Grille interne : HDPE
• Joints d’étanchéité : EPDM
• Robinet de vidange avec tétine : laiton EN 12165 CW617N
• Fluides admissibles : eau, eaux glycolées
• Pourcentage maxi de glycol : 30 %
• Pression maxi d'exercice : 3 bar
• Plage de température d'exercice : 0°C - 90 °C
• Induction magnétique système à anneau : 2 x 0,3 T (3000 Gauss)
• Raccordements corps : 1” F (ISO 228-1)

Circulateur EVOSTA2 OEM

Le circulateur assure la circulation du liquide dans l'installation.

• Plage de fonctionnement : 0-4 m3/h avec hauteur d'élévation jusqu'à 7,5 mètres
• Plage de température du liquide : -10 °C à +110 °C (130 °C à 60 °C ambiante)
• Pression de service maxi : 10 bar (1000 kPa)
• Indice de protection : IPX5
• Classe d'isolation : F
• Installation : axe du moteur horizontal
• Tension de série : monophasée 1x230 V~ 50/60 Hz
• Câble d'alimentation : connecteur Molex avec câble de 1,5 m
• Liquide pompé : propre, sans substances solides et huiles minérales, non visqueux, chimiquement neutre, proche des caractéristiques de l'eau (maximum de glycol 50 %)
